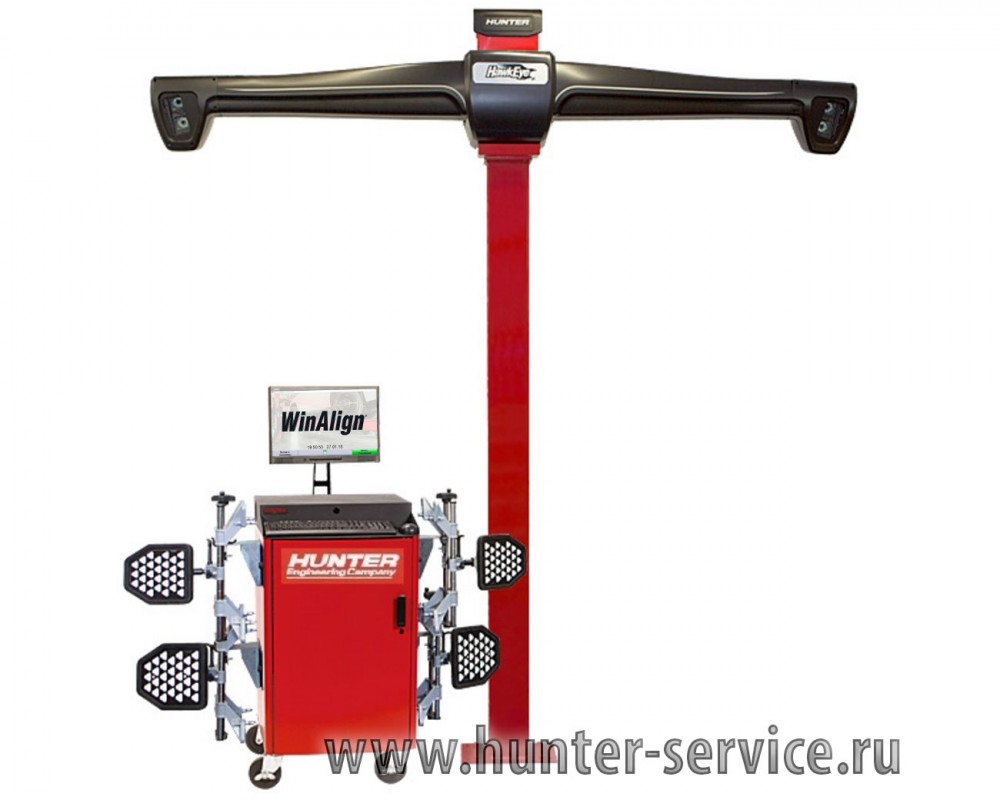

Напольный стенд Hunter HawkEye WA310/20LE-421FC2S

Напольный стенд Hunter HawkEye WA310/20LE-421FC2S

Частично импортозамещенный стационарный стенд с креплением к полу, в комплекте с поворотными дисками


Цена: 1 260 097.00 RUB
В корзину! Перейти в корзину Удалить из корзины

Премиальная разработка компании Hunter Engineering, содержащая привычные мишени и устанавливающаяся на колесо с помощью классических самоцентрирующихся колесных адаптеров.

Главные преимущества

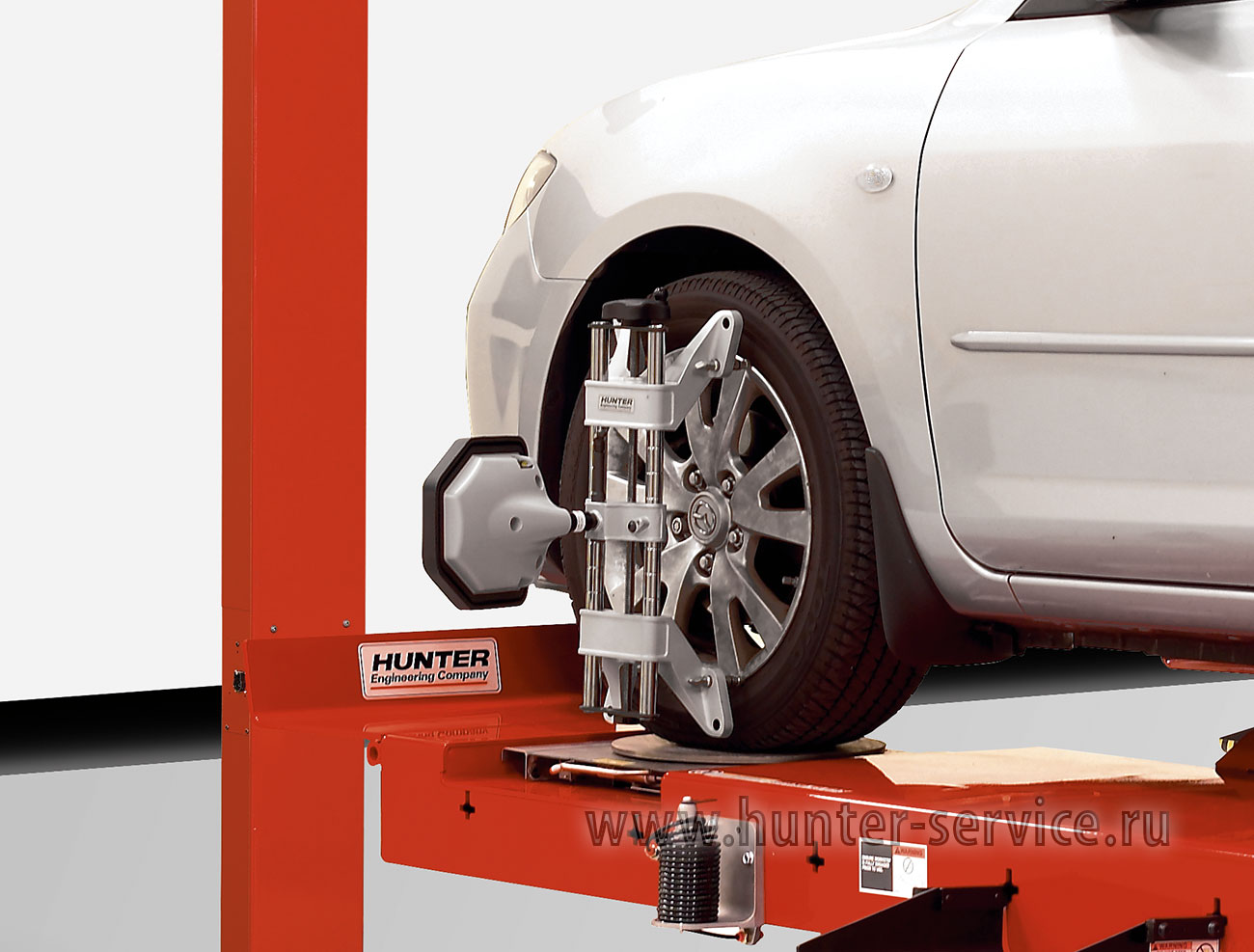

Стенд использует проверенные временем пулевидные мишени второго поколения, которые устанавливаются на колесо за закраину с помощью классических самоцентрирующихся адаптеров

Hunter HS421FC2E

Мишени сделаны из небьющегося пластика, а отражатель из алюминия со светоотражающей наклейкой.

Знаменитый своим качеством и долговечностью самоцентрирующийся колесный адаптер Hunter теперь стал еще лучше и его литые части изготовлены из магния вместо алюминия, таким образом он стал еще прочнее и лучше.

Все остальные части стенда (камеры, электроника, крестовина) идентичны флагманскому стенду HawkEye Elite HE421, и в дальнейшем существует набор позволяющий выполнить его модернизацию.

Однако из-за крайне невысокой разницы в цене (порядка 10 процентов) мы крайне рекомендуем первоначальную покупку стенда Elite вместо этого стенда, так как в случае апгрейда высвобождается большое число дорогостоящих запасных частей.


01 1511

Все стенды серии WA работают под управлением программы Winalign, программы которая включает в себя многолетние разработки компании Hunter Engineering в области оптимизации технологического процесса регулировки углов установки колес. В отличие от бюджетной серии PA, предназначенных для продажи в страны третьего мира, в стендах WA доступны все возможные программные инструменты, например такие как обновления через интернет WebSpecs, возможность подключения прибора для калибровки датчика положения рулевого колеса Codelink через OBD-II, и другие. Здесь используется персональный компьютер с Windows и блок согласования с измерительной системой через интерфейс USB.


customer entry

На первом этапе регулировки вводятся данные о клиенте для занесения в базу данных стенда. Программное обеспечение Hunter поддерживает также информационные системы ASAnet и iShop.

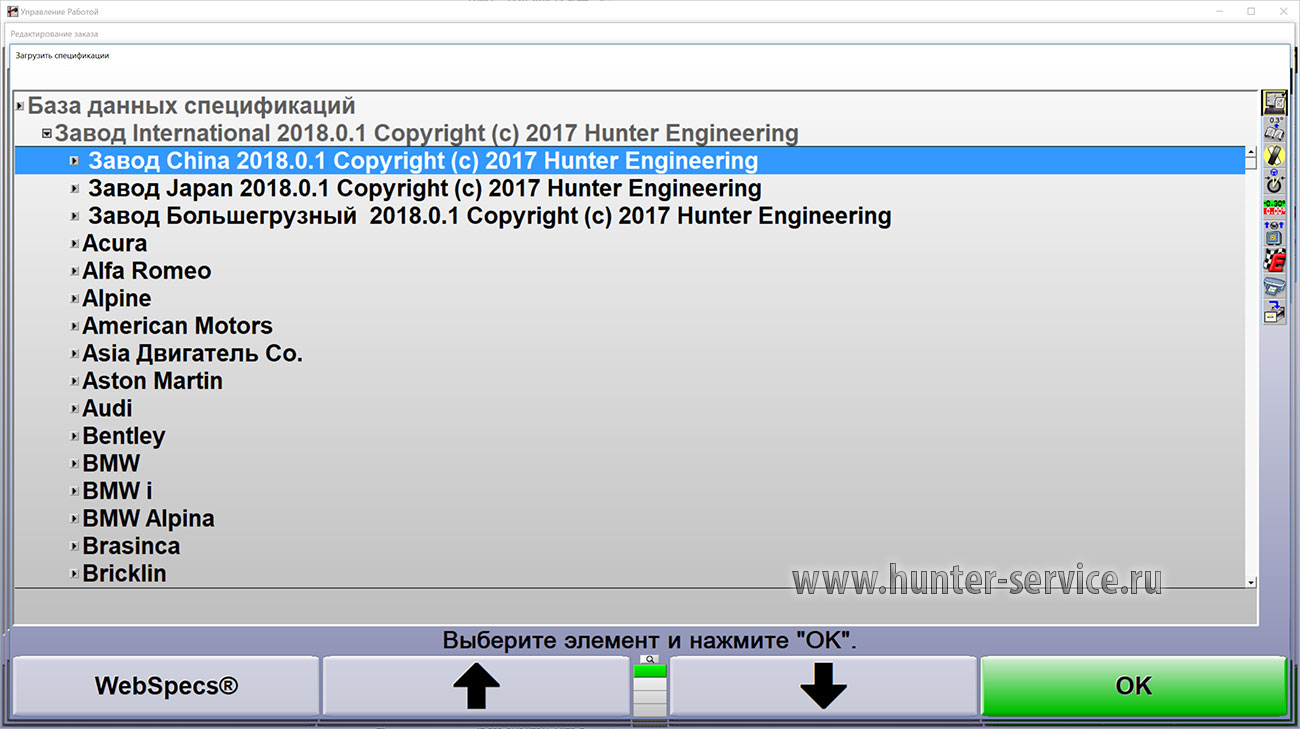

02 118

На втором этапе пользователь выбирает автомобиль из базы данных спецификаций стенда, которая в стендах для продажи в России включает автомобили всех мировых рынков, включая базу внутреннего рынка Японии и США. Также пользователю доступна подписка на онлайн-обновления через интернет Webspecs на автомобили, которые появились уже после релиза очередной базы данных.

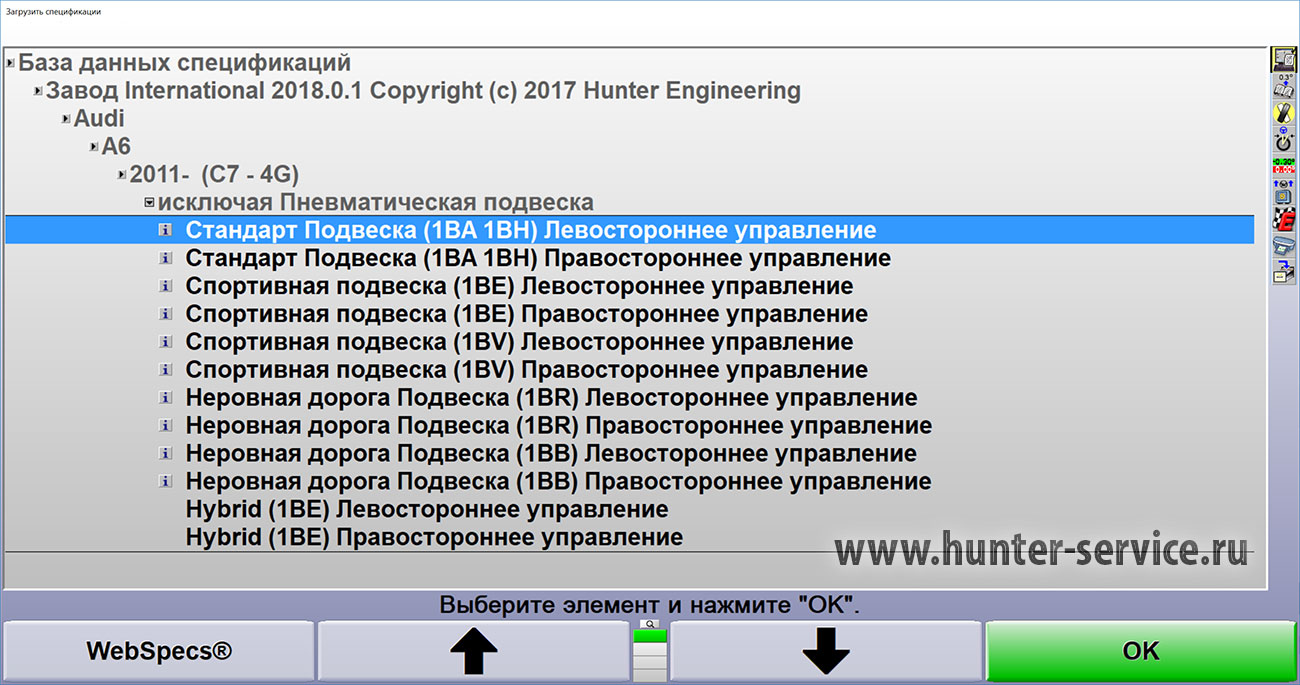

03 118

База данных по углам установки колес берется из первых рук от самих автопроизводителей, особенно учитывая что компания Hunter производит также и OEM-версии стендов "сход-развал"


В случае когда обслуживаемый автомобиль имеет большое число модификаций, в программе Winalign имеются подсказки как правильно определить конретную модель


После выбора автомобиля проводится компенсация биения - стенд с измерительной системой HE421FC "Соколиный Глаз Элит" позволяет произвести компенсацию методом прокатки QuickComp "только вперед", что дополнительно экономит время. Также доступна классическая прокатка "назад-вперед" и компенсация вывешиванием осей.


После проведения процедуры компенсации доступны все углы установки колес, кроме кастера. Для измерения кастера (если это требуется) нужно активировать процедуру измерения, в ходе которой требуется повернуть колеса на 10° налево и направо.


Все инструкции выводятся с подсказками в насыщенном, понятным интуитивно графическом формате, с подсказками на русском языке


После выполнения всех подготовительных процедур, программный инструмент ExpressAlign® анализирует состояние и подготавливает план регулировки конкретно для данного автомобиля, предоставляя технику пошаговые инструкции


 winalign diag

Текущие измерения мошут выводиться в режиме реального времени в виде классических диаграмм со стрелками. В случае когда параметр находится ане допуска диаграмма красного цвета. В случае когда диаграмма в допуске, диаграмма зеленого цвета.


 winalign diag1

При желании индивидуальная диаграмма может быть увеличена на весь экран для лучшей видимости


Программные инструменты Winalign Elite

Также программное обеспечение Winalign Elite содержит большое число программных инструментов позволяющее существенно ускорить и упростить регулировку автомобиля. Ниже приводятся основные из них:

Опция Photo/Video (Фотографии регулировочных узлов автомобиля)

cdvideo2

Программное обеспечения Winalign содержит большое число фотографий подвесок реальных автомобилей с указанием регулировочных элементов. Для доступа к библиотеке снимков достаточно нажать на иконку гаечного ключа на соответствующей диаграмме и в выпадающем меню выбрать пункт "Проиллюстрировать регулировки". Опция поставляется бесплатно в комплекте с любым новым стендом.


Также доступны схематичные рисунки регулировки автомобилей

tools wa

В базе данных программы Winalign также содержится информация об ручных и специальных инструментах, требующихся для регулировки автомобиля

pointclick

Дополнительная функция программного обеспечения Hunter Winalign Elite - дефектовка подвески и деталей автомобиля, "осмотр укажи и щелкни" с помощью которого возможно скомпилировать распечатку карту дефектовки автомобиля для более наглядной демонстрации его владельцу необходимости замены запасных частей

Программный инструмент WinToe

Позволяет производить регулировку переднего схождения без блокировки рулевого колеса с помощью держателя и достичь правильного результата с первого раза. Даже если заблокировать руль с помощью механического приспособления при интенсивной регулировке положение руля может сбиваться за счет обратной связи через рулевой механизм. Реально работающая функция и отличительный знак оборудования Hunter Engineering. Более подробно в нашем сервисном блоге www.hunter-service.ru

wintoe1

wintoe2

wintoe3

wintoe4

Распечатки отчетов Winalign

После выполнения регулировки оператор стенда может сделать распечатку отчета о регулировку в которой будет отражена (в зависимости от выбора) таблица с параметрами до и после регулировки (в случае когда результаты измерения "до" не имеют смысла оператор стенда может не включать их в распечатку), результаты в графической форме с колесами или с обычными диаграммами, также может быть включена служебная информация о регулировках конкретного автомобиля

Дополнительные функции программного обеспечения Winalign

В целях предотвращения перегрузкой информации все углубленные функции программного обеспечения Winalign оформлены в виде отдельных статей

  • Интеграция с инклинометром Romess
  • Сброс датчика рулевого колеса с помощью аксессуара Codelink
  • Измерение высоты посадки (просадка пружин) с помощью дополнительных мишеней
  • Симметрия, колесная база и колея
  • Регулировка схождения при вывернутых колесах WayOut WinToe
  • Регулировка развала при снятом колесе

{youtube}P8-Nbq_i-SI{/youtube}

Основные отличия модели WA310/20LE-421FC2S от других стендов HawkEye Elite

  • Измерительная система с напольным креплением HE421FC2S полностью стационарна, устанавливается на пол перед подъемником и позволяет обслуживать автомобиль на высотах приблизительно от 80 см до максимального уровня подъемника
  • Отсутствие подвижных частей и лишних механизмов обеспечивает высокую надежность, а крепление к полу гарантирует легкость монтажа и отсутствие проведения дополнительных работ
  • Мобильный кабинет (инструментальная стойка) WA310 изготовлена в России и содержит те же электронные компоненты (USB-бокс, компьютер и программное обеспечение Winalign) что и более дорогие консоли
  • Оптимальный выбор для применений, где перед подъемником имеется достаточно места для размещения стенда (см. чертеж во вкладке "тех. характеристики")

Комплектация

  • Измерительная система Hunter HE421FC3S в составе:
    • Набор крюков Hunter 20-2518-1
    • Набор кронштейнов хранения Hunter 20-2528-1
    • Набор чертежей 20-2555-1
    • Набор расширителей 20-2866-1
    • Набор мишеней TD Hunter CTN-1521
    • Набор адаптеров QuickGrip Hunter CTN-1522
    • Набор крышек облицовочных Hunter CTN-1538
    • Рама напольная Т-образная
    • Набор камер Hunter 5MEG CTN-1706
  • Компьютерная консоль Hunter WA310 в составе:
    • Инструментальная стойка мобильная на колесах с одной дверцей и металлическим верхом
    • Набор программного обеспечения с комплектом электронных ключей DVF10-1513528EA Winalign Elite 15.x
    • Компьютер с ОС Windows (Процессор Intel Core i3 и ОЗУ не менее 4 Гб)
  • Монитор LCD
  • Принтер струйный цветной hp
  • Клавиатура и мышь с интерфейсом USB
  • Поворотные диски высотой 50 мм Siver (могут быть заменены на оригинальные поворотные диски Hunter с доплатой)

Технические требования

Для нормального использования данного стенда требуется платформенный (четырехстоечный, ножничный, плунжерный или параллелограммный) подъемник под "сход-развал", то есть платформы подъемника должны иметь задние разгрузочные сдвижные пластины для обеспечения регулировки автомобилей с независимой задней подвеской.

В случае использования четырехстоечного подъемника рекомендуются модели с расстоянием между колонн не менее 2600 мм. В противном случае мишени стенда могут перекрываться передними стойками, что может потребовать аккуратное центрирование автомобиля на подъемнике, а обслуживание "широких" автомобилей (с большое колеей) может быть невозможным.

Стенд должен быть правильно установлен относительно подъемника - базовое правило заключается в том, что от подъемника до стенды должно быть расстоние около двух метров. Более точный чертеж приведен ниже. Стенд устанавливается на ровный бетонный пол с помощью четырех анкерных болтов длиной 100 мм (поставляются в комплекте).

dimensions bmp
