Стенд Hunter PA100 с проводными ИК-датчиками DSP504
Самый бюджетный проводной инфракрасный стенд регулировки углов установки колес Hunter, настольная версия без инструментальной стойки
Самый доступный стенд Hunter из всей линейки
Главные преимущества
- Измерительная система Hunter DSP504 позволяет снять полный объем измерения для всех четырех колес ("развал" и схождение для задней оси, кастер, "развал" и схождение для передней оси
- Стенд очень прост в работе, так как полностью русифицирован, а ход программы включает только основные этапы регулировки "сход-развала", такие как ввод данных о клиенте (может быть пропущен), выбор автомобиля из встроенной базы данных, компенсация биения, измерение кастера (можеть быть пропущено) и регулировка задней и передней осей по диаграммам
- Применение микропроцессорного компьютера собственной разработки Hunter PA на операционной системе Linux позволило достичь крайне привлекательной цены при высокой надежности оборудования
- Стенд обновляется простой заменой программного картриджа - процедура крайне проста и может быть выполнена самим пользователем стенда без привлечения специалистов
- Самоцентрирующиеся адаптеры, с помощью которых мишень устанавливается на закраину диска обеспечивают захват колес от 10 до 24 дюймов в стандартном исполнении. Они изготовлены из магния и инструментальной стали.
Особенности модели датчиков Hunter DSP504
- Измерительная система Hunter DSP504 была создана как сверхбюджетная модель для стран третьего мира и вышла на рынок в 2006 году - она никогда не продавалась на рынке США и поэтому информацию о ней нельзя найти на официальном сайте www.hunter.com
- В отличие от современных инфракрасных систем нового поколения Hunter DSP700, датчики DSP504 используют провода для питания и передачи данных - при этом схождение (и в силу особенностей конструкции развал для задней оси) измеряется с помощью инфракрасных лучей
- Датчики Hunter DSP504 поддерживают только трехточечную компенсацию биения подъемом оси, поэтому для использования требуется траверса или канавный домкрат
- При проведении компенсации биения обязательно наличие инфракрасной связи между передним и задним датчиком, поэтому использование стенда Hunter с датчиками DSP504 не возможно на двухстоечном подъемнике

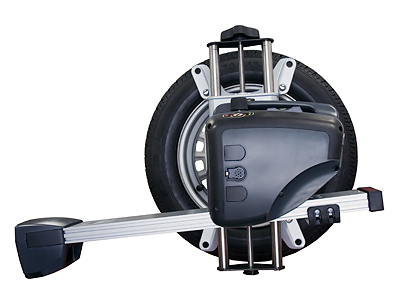

Задний датчик DSP504 похож на передний, но у него всего один разъем для провода
Остальные детали этого стенда с иллюстрациями можно посмотреть во вкладке "галерея"
Отличия этой модели от других в этой категории
- Стенд PA100 - "настольное" исполнение, требует установки на верстак или любое другое аналогичное приспособление
Передний датчик измерительной системы Hunter DSP504 показан установленным на колесо в сборе с самоцентрирующимся колесным адаптером Hunter 175-321-1 и подключенными проводами
Задние датчики DSP504 внешне ничем не отличаются от передних, но имеют лишь олин разъем Burndy для подключения питания

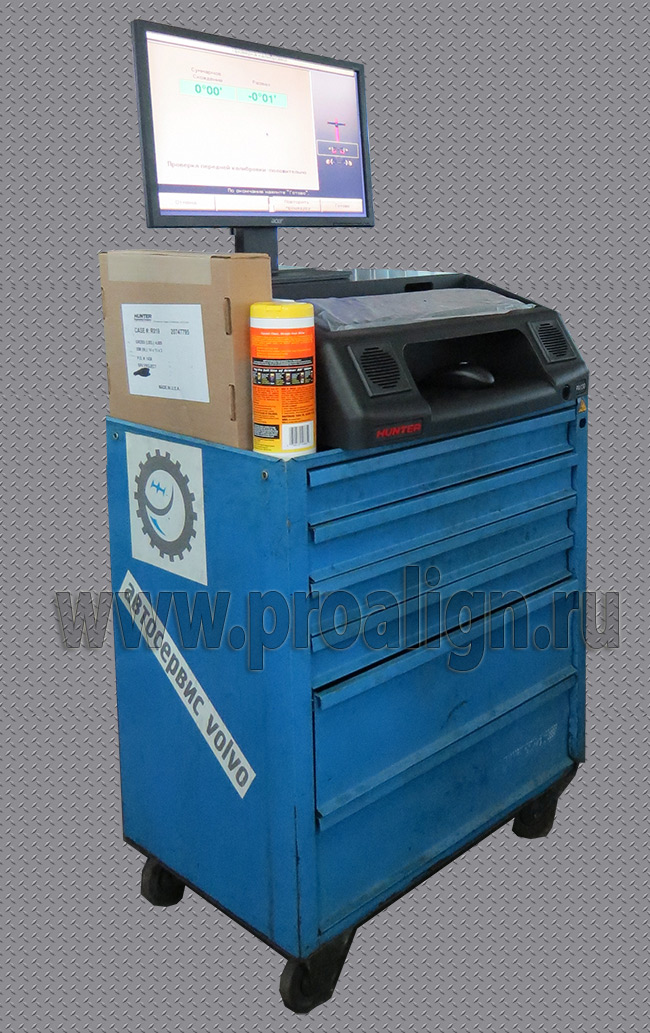

Стенд PA100 поставляется в настольном исполнении, при желанн его можно установить на верстак или инструментальную тележку
Колесные адаптеры Hunter с 2010 года выпускаются с литыми частями изготовленными из магния, что гарантирует высокую стойкость к ударам. Двухсторонние универсальные "когти" 134-133-1 изготовлены из инструментальной стали и в отличие от китайских и европейских аналогов могут прослужить до 10 лет при интенсивной эксплуатации.
Специальная трапецеивидная резьба ACME и сменяемые расходные гайки из цветного сплава 106-132-1 и 106-133-1 гарантируют точное центрирование адаптера на колесе.
Интерфейс стендов серии PA напоминает полнофункциональную серию WA с такими же четырьмя программными клавишами в ряд с переходом между рядами
Стенды PA-серии поддерживают ведение базы данных по выполненным заказам которые сохраняются на внешний flash-драйв (поставляется в комплекте со стендом)
База данных спецификаций углов установки колес автомобилей включает в себя стандартную (европейскую, американскую и азиатскую базу данных) а также отдельную базу по автомобилям внутреннего рынка Японии и Китая
Экран процедуры измерения кастера по фирменной программе Hunter "FasterCaster"
"Экран результатов первичного измерения автомобиля. Параметры, находящиеся в допуске показаны зеленым. Параметры, находящиеся вне допуска - в красном.
Экран регулировок. На диаграмме показаны текущие значения, допуски а также графически половина допуска (самая глубокая впадина на диаграмме). Диаграмма зеленого цвета обозначает нахождение параметра в допуске, красная - вне допуска. Диаграммы для передней и задней оси легко переключаются с помощью клавиатуры или мыши.
Экран иллюстраций регулировок. Стенд Hunter PA100 содержит базу данных подсказок по регулировке автомобилей. На данном экране сообщается к примеру, что у автомобиля Peugeot 407 не регулируется передний развал и кастер.
Рекламные брошюры
Руководства по экспуатации
Система РУУК Pro-Align версия 1.10
Сертификаты
Сертификат соответствия на стенды РУУК Hunter до 21.10.2017
Метрологический сертификат стенды РУУК Hunter до 27.12.2017
Деталировки
Деталировка измерительной системы DSP504
Деталировка компьютерной консоли Hunter PA130
Комплектация
- Измерительная система Hunter DSP504 в составе:
- Короб, содержащий (4) датчика, (4) кабеля 38-784-3 и (4) кронштейна хранения CTN-1180
- Адаптеры самоцентрирующиеся с диапазоном захвата колес от 10 до 24½ дюймов CTN-1017
- Компьютерная консоль Hunter PA100E в составе:
- Консоль компьютерная PA100 CTN-1204-E
- Набор из депрессора педали тормоза и держателя руля CTN-12
- Программный картридж содержащий программу регулировки и базу данных по автомобилям
- Монитор LCD
- Принтер струйный цветной hp
- Клавиатура и мышь с интерфейсом USB
- Поворотные диски высотой 50 мм (могут быть заменены на оригинальные поворотные диски Hunter с доплатой)
В комплекте со стендом поставляются поворотные диски высотой 50 мм китайского или российского производства. Они могут быть заменены с доплатой на оригинальные хантеровские американские круги высотой 38 или 50 мм, либо могут быть исключены из комплектации с предоставлением скидки около 15000 рублей.
Технические требования
Для нормального использования данного стенда требуется платформенный (четырехстоечный, ножничный, плунжерный или параллелограммный) подъемник под "сход-развал", то есть платформы подъемника должны иметь задние разгрузочные сдвижные пластины для обеспечения регулировки автомобилей с независимой задней подвеской, либо оборудованная смотровая канава а также домкрат-траверса позволяющий произвести вывешивание колес автомобиля для проведения процедуры компенсации биения
